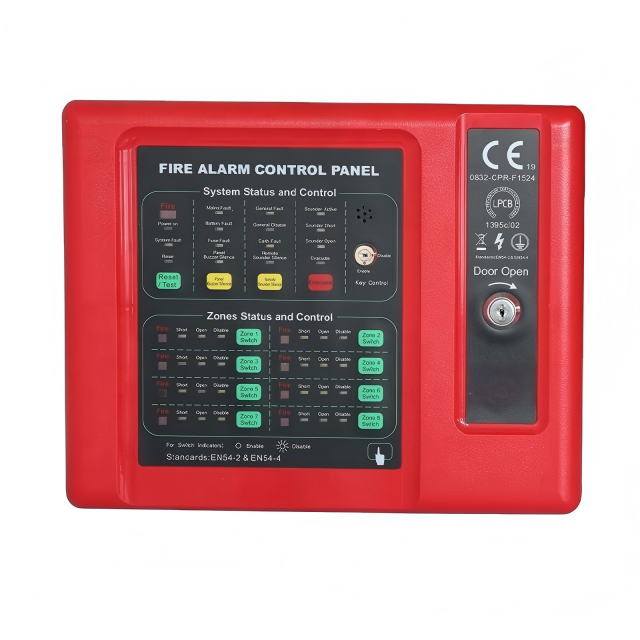

Wir stellen Ihnen unser hochmodernes konventionelles Brandmeldesystem mit 2/4/8 Zonen vor, das für Gebäude entwickelt wurde. Dieses System wurde sorgfältig entwickelt, um zuverlässige Branderkennungs- und Benachrichtigungsfunktionen über mehrere Zonen hinweg bereitzustellen. Mit seiner fortschrittlichen Technologie und benutzerfreundlichen Oberfläche gewährleistet es die Sicherheit Ihrer Räumlichkeiten. Vertrauen Sie auf unser Fachwissen, um Ihr Eigentum mit diesem hochmodernen Brandmeldesystem zu schützen.
| AC-EINGANG | | |
| |
| DC-AUSGANG | 24 VDC typisch |
| Spannung für MCU | 5 V für die Leistungsplatine MCU, 3,3 V für andere |
| Strom bei 24 VDC von PSE | 450mA Standby-Strom |
| Maximaler Strom von PSE | 2A außer Batterieladung |
| Batterien aktuell | Maximal 1,85 A, strombegrenzt |
| Hilfsausgang | 24 VDC +/- 10 %, 100 mA max., strombegrenzt, überwacht |
| Batterien | 2*12V/2,3Ah versiegeltes Blei-Säure-Gel, selbstregulierend |
| 2*12V/7Ah bei Bedarf |
| Batterie ersetzen. Widerstand | 2Ω±10% bei Bedarf |
| Batterie-Unterspannungsschutz | 22,2V |
| Der Anschluss von Detektoren ist für jede Zone möglich | 20 (außer MCPs) |
| Zonenalarmstrom | 6mA Minimum/ 27mA Maximum |
| Sounder-Ausgang | 2*0,75A maximal |
| Brandschutz | Maximal 100 mA |
| Brandbekämpfung | Maximal 100 mA |
| Fehlerrouting | Maximal 100 mA |
| Kommunikationsprotokoll | 2-Draht-RS485-Bussystem |
| Nennleistung der Relaiskontakte | Trockenkontakte (NO/NC) 1A bei 24 VDC |
| EOL-Widerstand für Zone | 6,8K 1W |
| EOL-Widerstand für Ausgänge | 6,8K 1W |
| Sicherung auf der Leistungsplatine | 3A/ 250V Glasrohrsicherung 20mm |
| Sicherung auf der EMI-Platine | 1A/ 250V Glasrohrsicherung 20mm |
| Umweltfreundlich | Temperaturbereich der Klasse A: -5 bis 40 °C (23 bis 104 °F)
Luftfeuchtigkeit: 5 bis 95 % relative Luftfeuchtigkeit, nicht kondensierend |
| Bewertung der Klemmenblöcke | Alle Anschlüsse sind für 12 bis 18 AWG
(0,75 bis 2,5 mm2) ausgelegt. |
