Was ist ABCD -Feuerlöscher?

Die Klassifizierungssysteme für Brandschutzgeräte variieren weltweit, aber die ABCD -Bewertung ist nach wie vor der anerkannte Standard für tragbare Löscher in gewerblichen und industriellen Umgebungen. Dieses von der National Fire Protection Association (NFPA) übernommene von Underwriters Laboratories (UL) hilft Benutzern, entsprechende Erlöser für verschiedene Brandtypen schnell zu identifizieren.

Die Wissenschaft hinter der Unterdrückung von Brandunterdrückung mit mehreren Klassen

ABCD -Löscher verwenden Monoammoniumphosphat als primäres Wirkstoff, das durch mehrere Unterdrückungsmechanismen über verschiedene Brandtypen hinweg über verschiedene Brandtypen hinweg unterbrochen wird.

Beim Einsatz in Bränden der Klasse A (Holz, Papier, Textilien) schmilzt das Pulver bei 177 ° C, um eine klebrige Phosphatbeschichtung zu bilden, die Flammen flammen und die Neuzuordnung verhindert. Diese endotherme Reaktion kühlt gleichzeitig Verbrennungsmaterialien unter ihren Zündpunkten.

Bei den Bränden der Klasse B (brennbare Flüssigkeiten) und C (elektrisch) trennt das Pulver Brennstoffmoleküle von Sauerstoff, während freie Radikale im Flammenausbreitungsprozess neutralisiert werden. Die nicht leitenden Eigenschaften von Monoammoniumphosphat machen es bei ordnungsgemäßer Anwendung für angeregte elektrische Geräte bis zu 50.000 Volt sicher.

Es treten drei gleichzeitige Unterdrückungsaktionen auf:

1. Radikales Einfangen in der Gasphase

2. Sauerstoffverschiebung durch Pulverwolke

3. Oberflächenkühlung durch endotherme Zersetzung

Trockene chemische Zusammensetzung und Leistungsmerkmale

Moderne ABCD-Löscher enthalten 80-90% Monoammoniumphosphat mit Additiven wie Strömungsverstärkern (silikonisierte Pulver) und Antikaker (Tricresylphosphat), um die Zuverlässigkeit der Entladung aufrechtzuerhalten.

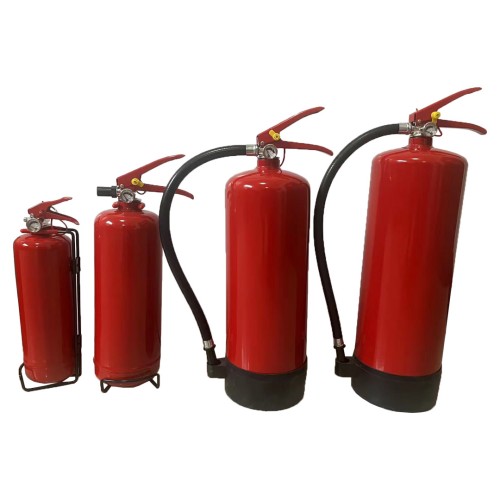

Die typische Geschäftseinheit von 10 bis 20 lb (4,5-9 kg) entlädt sich 15-25 Sekunden lang mit einem effektiven Bereich von 3 bis 4,5 m. Bei NFPA -Tests müssen diese Einheiten bei getesteten standardisierten Brandszenarien minimale Leistungsbewertungen von 4A: 80B: C erreichen.

Zu den wichtigsten technischen Spezifikationen gehören:

• Partikelgröße: 20-75 Mikrometer für eine optimale Oberfläche

• Schüttdichte: 45-55 lb/ft³ (720-880 kg/m³)

• Feuchtigkeitsgehalt: <0,25%, um Klumpen zu verhindern

• Dielektriefestigkeit:> 50 kV für die elektrische Sicherheit

Effektivitätsvergleich über Brandklassen hinweg

ABC Dry Chemical Löscher vermarktet als universelle Lösungen und zeigen eine unterschiedliche Wirksamkeit in den Brandklassen, wobei die Brände von B- und C optimaler Leistungen zu B- und C -Bränden und eine eingeschränkte Fähigkeit bei A- und D -Bränden haben.

UL -Testdaten zeigen signifikante Leistungsunterschiede:

Bei Metallbränden der Klasse D (Magnesium, Titan) sind Standard -ABC -Einheiten ineffektiv und potenziell gefährlich. Echte ABCD -Löscher existieren nicht kommerziell - Fazilitäten, die brennbare Metalle mit Einheiten der Klasse D mit Natriumchlorid- oder Kupferpulver -Wirkstoffen erfordern.

Betriebsbeschränkungen und Sicherheitsüberlegungen

ABCD -Feuerlöscher weisen drei kritische Einschränkungen auf: korrosive Anforderungen an die Reinigung der Rückstände, die eingeschränkte Fähigkeit zur Penetration der Klasse A und mögliche Inhalationsgefahren während des Einsatzes in engen Räumen.

Der saure Phosphatrest erfordert eine sofortige Neutralisation (typischerweise mit Backpulverlösung) nach Verwendung auf empfindliche Geräte. Rechenzentren und elektrische Räume bevorzugen häufig saubere Agentenalternativen, um eine sekundäre Schädigung der Elektronik zu vermeiden.

Sicherheitsprotokolle Mandat:

• Mindestens 2,4 m Annäherungsabstand für mit Energie versorge elektrische Brände

• Aufwindbetrieb für brennbare Flüssigkeitsbrände im Freien

• Pass -Technik (Ziehen, Ziel, Squeeze, Sweeze) Anwendung

• Sofortige Evakuierung, wenn das Feuer über die anfängliche Angriffsfähigkeit hinaus wächst

OSHA 29 CFR 1910.157 erfordert eine jährliche Schulung der Mitarbeiter zur ordnungsgemäßen Löschung, wobei der Schwerpunkt auf Anerkennung der Evakuierung vorzuziehen ist, Feuerwehrversuchen vorzuziehen.

NFPA 10 Compliance- und Inspektionsanforderungen

NFPA 10-Standard für tragbare Feuerlöschgeräte Vorschriften monatliche visuelle Inspektionen, jährliche Wartungsprüfungen und 12-jährige hydrostatische Tests für alle kommerziellen ABCD-Einheiten.

Monatliche Inspektionen müssen überprüfen:

1. Manometer im operativen Bereich

2. Ungehinderter Zugang

3. Intakte Sicherheitsdichtungen

4. Kein physischer Schaden oder Korrosion

Die jährliche Wartung umfasst das Wiegen zur Bestätigung der ordnungsgemäßen Ladung (mindestens 90% des Nenngewichts), eine gründliche externe Untersuchung und mechanische Teiletests. Die sechsjährige interne Wartung erfordert eine vollständige Entlastung und Nachfüllung durch lizenzierte Techniker.

Hydrostatische Testintervalle:

• Standardstahlschalen: Alle 12 Jahre

• Glasfaserverpackung: Alle 5 Jahre

• Patrone betrieben: Alle 12 Jahre

Auswahlkriterien für verschiedene Einrichtungstypen

Facility -Manager sollten Löscher auswählen, die auf vorherrschenden Brandrisiken basieren, wobei ABC -Einheiten für Büros und leichte Fertigung geeignet sind, aber eine Ergänzung in speziellen Umgebungen erfordern.

Empfohlene Konfigurationen:

Die Platzierung muss den Abstandsanforderungen der NFPA 10 folgen - Maximum 75 ft (23 m) Reiseabstand für Gefahren der Klasse A und 50 ft (15 m) für die Klasse B, mit klarem Beschilderungsbesprechungsbesprechung ANSI Z535 -Standards.

Abschluss

ABCD-bewertete Feuerlöscher repräsentieren eine Kompromisslösung, die einen grundlegenden Schutz gegen mehrere Brandtypen bietet, obwohl ihre Wirksamkeit zwischen verschiedenen Hazard-Klassen erheblich variiert. Das Verständnis ihrer chemischen Eigenschaften, Betriebsparameter und Wartungsanforderungen gewährleistet die ordnungsgemäße Spezifikation und den Einsatz in kommerziellen Umgebungen. Diese Einheiten für kleine zufällige Brände sind zwar von unschätzbarem Wert, können keine umfassenden Brandschutzsysteme oder die Reaktion der professionellen Feuerwehr für große Vorfälle ersetzen. Facility -Manager sollten NFPA -Standards konsultieren und gründliche Risikobewertungen durchführen, um Schichtschutzstrategien zu entwickeln, die alle potenziellen Brandszenarien angehen, die für ihren Betrieb spezifisch sind.
